点検状況および車両諸元

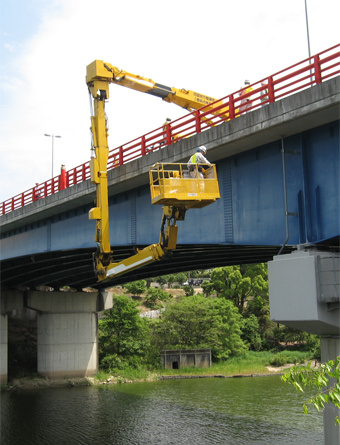

橋梁点検車による点検状況

点検状況写真1 点検状況写真2
点検状況写真3

橋梁点検車の諸元

BT-400

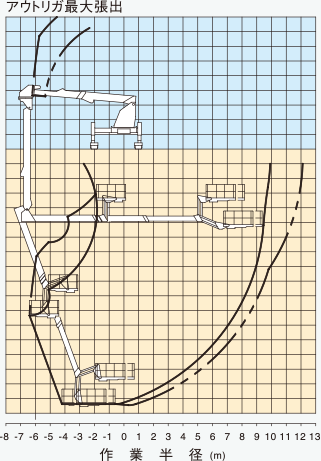

四国地整の橋梁点検車 アウトリガ最大張出

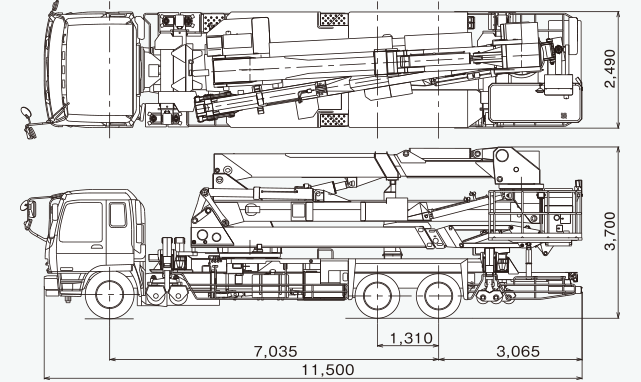

BT-400外観図

BT-400外観図

※多少寸法が異なる場合があります

BT-400 車両主要諸元

11,500mm
2,490mm
3,700mm
最小回転半径
10,700mm
車両総重
24,950kg (乗車定員2名含む)
乗車定
2名

※多少仕様が異なる場合があります

BT-400の適用できるケース
BT-400の適用できるケース1
アウトリガーを張り出すと3.5m占用するため、片側交互通行規制の場合、車道幅員として7m程度以上は必要
BT-400の適用できるケース2
歩道幅(地覆含む)が3.5m以上ある場合、アウトリガーを歩道に載せる必要あり
※歩道上にアウトリガーによる荷重を載荷しても構造上問題ないか、事前に確認すること
BT-400の適用できるケース3
下向きでの点検可能範囲は、橋面から17m程度まで
BT-400の適用できるケース4
最大差込み長さは15m程度まで
BT-400の適用できるケース5
ブームを回転するため、橋長方向に10m以上の空間が必要
BT-400の適用できるケース6
桁下のクリアランスが狭い場合、十分注意して点検すること
地面・水面には接触させないこと
※必要に応じて橋梁下にも見張員を配置すること
BT-400の適用できるケース7
積載荷重:300kgまたは3名

BT-400の適用できないケース
BT-400の適用できないケース1
歩道幅(地覆含む)が3.5m以上で、歩車道境界に防護柵等がある場合、アウトリガーを歩道に載せることができず、第2ブームが歩道を越えられないため、使用不可
BT-400の適用できないケース2
縦断勾配6%以上の場合、移動しながらの点検は使用不可
BT-400の適用できないケース3
吊り橋・アーチ橋・トラス橋など、ブームの回転や点検中の点検車の移動ができない構造の橋は、使用制限あり

BT-400 注記
BT-400 注記1
25t車であるため、特殊車両の通行許可申請が必要(直轄国道は全て通行可)
※点検対象の橋梁に載荷しても構造上問題ないか、事前に確認すること
BT-400 注記2
点検車の運転には、大型自動車免許が必要
点検車の操作には、高所作業車運転技能講習修了証が必要
