【種類】
■ダムは作られる材料により、コンクリートで作られるコンクリートダム、土や岩で作られるロックフィルダムに大別されます。
■横瀬川ダムはコンクリートで作られる重力式コンクリートダムにあたり、ダム堤体自体の重さによって、水圧などの外力に抵抗し、安定に保つ形式のダムです。
【諸元】
■ダム
| 位 置 | （左岸）高知県宿毛市山奈町山田 （右岸）高知県宿毛市山奈町山田 |
||
|---|---|---|---|
| 型 式 | 重力式コンクリート | 堤体勾配 | 上流面 鉛直 |
| 堤頂標高 | EL 152.5m | 下流面 1：0.71 | |
| 堤高 | 72.1m | 放流設備 | 〔常用〕自然調節方式 幅1.55m×高1.8m×2門 〔非常用〕自由越流堤 幅6.2m,6.0m,5.0m 各2門 (越流水深4.5m) |
| 堤頂長 | 188.5m | ||
| 堤体積 | 170,000m3 | 地質 | 砂岩・頁岩及び 砂岩頁岩互層を主体 |
■貯水池
| 集水面積 | 11.4km2 | 総貯水容量 | 7,300,000m3 |
|---|---|---|---|
| 湛水面積 | 0.4km2 | 有効貯水容量 | 7,000,000m3 |
| 設計最高水位 | EL 150.3m | 洪水貯留容量 | 3,800,000m3 |
| 洪水時最高水位 | EL 145.8m | 利水容量 | 3,200,000m3 |
| 平常時最高貯水位 | EL 131.9m | 堆砂容量 | 300,000m3 |
| 最低水位 | EL 108.6m |
■用地補償
| 住家等 | 8戸 | 道路 | 市道 約6.2km |
|---|---|---|---|
| 神社 一式 | 農地等 | 約12.5ha | |
| 山林 | 約41.1ha | 特殊補償 | 一式 |

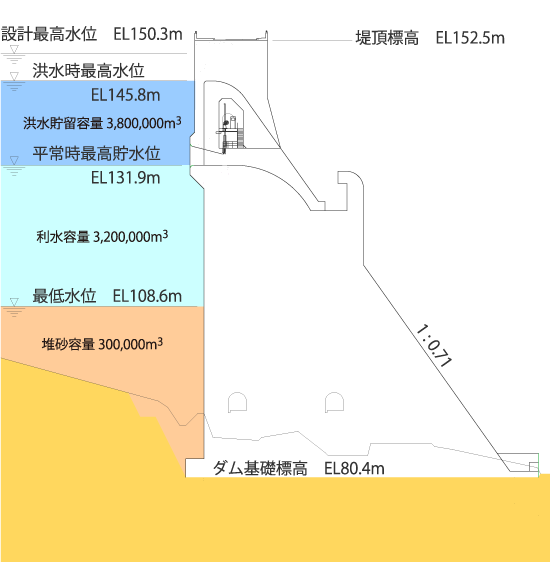

■貯水池容量配分図

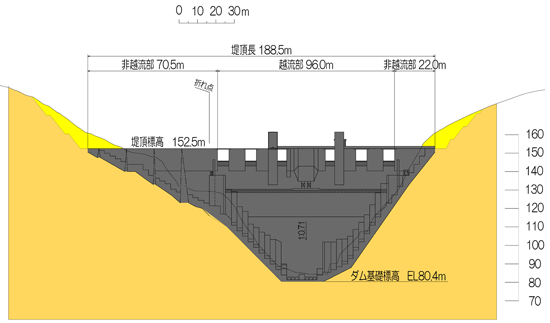

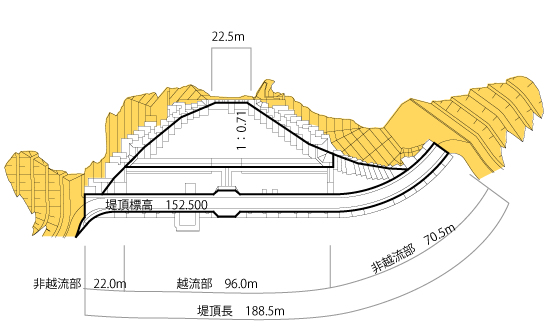

【形状】
