紀伊水道に面した那賀川平野が広がる那賀川下流域は、県南産業・経済の中核であり、那賀川の豊かな水資源は工業用水、農業用水として活用され、長安口ダムは、那賀川水系唯一の多目的ダムとして、那賀川流域の発展のために大きな役割を果たしてきました。
下流平野部の耕作地は、そのほとんどが水田稲作に利用され県内の主要な穀倉地帯となっているほか、河口域では工業が盛んで、製紙、繊維、化学等の企業が定着しつつ、那賀川の水が利用されています。
上流の山地部においては、豊富な水量と急な河川勾配、蛇行の連続等、電源開発の好条件を背景に、日野谷発電所をはじめとした5つの発電所が稼働しています。
また、本流域は、台風や前線によって集中的な豪雨が発生しやすい気象条件下にあり、古来から現在に至るまで、幾度かの大水害を沿川住民に与えています。この対策として、那賀川の河川整備とあわせ、長安口ダムでは下流河道で不足する洪水処理能力を補うための洪水調節が行われています。
平成26年度台風11号における那賀川の出水と今後の対応(今後の出水対応を検討する会より)
長安口ダムの概要と操作について(H27年8月27日那賀町住民説明会資料)
長安口ダムの貯水位を適切な状態に維持するため、目的に応じて所定の放流を行うための設備として、クレストゲートおよび放流管があります。また、下流の水利用のための補給水は、発電取水口ゲートから日野谷発電所を経由して放流されます。
- ●クレストゲート
-
鋼製ローラーゲート(1~8号)
(1~6号) 高さ14.70m×幅10.0m×6門
(7号) 高さ20.52m×幅10.0m
(8号) 高さ19.64m×幅10.0m
- ●放流管
- 高圧スライドゲート:高さ1.0m×幅1.0m、最大放流能力 18m³/s
- ●発電取水口ゲート
- キャタピラゲート: 高さ4.7m×幅4.7m×1門、最大取水能力 60m³/s

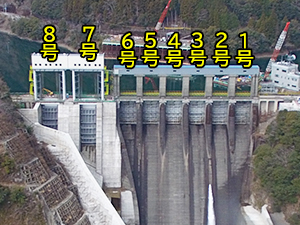

▲クレストゲート
▲クレスト放流
▲巻上機
▲バルブ
電源設備は、商用電源の受変電設備および予備発電設備(ディーゼル)を使用するとともに、突然の停電などにも対応できるように無停電電源設備や非常用蓄電池を配備することにより、停電時7日間の稼働に対応しています。
また、ゲートの電源機は2機あり、1機が故障の際にも作動可能な予備電源を確保することで、ダム管理の信頼度を高めています。
- ●受変電設備
- 6kv受電 主変圧器:500kVA
- ●予備発電設備
- ラジエータ冷却ディーゼル発電装置:500kVA×2台
- ●無停電電源設備
- CVCF:30kVA
▲受変電設備
▲予備発電設備
▲無停電電源設備
本装置は貯水位やゲート開度等の入力データをもとに、変動する貯水位の平滑化計算を行い、流入量・放流量等のダム諸量を算出し、パネルへの表示や印字記録を行うとともに、さまざまな条件下で半自動の放流制御を行います。
また、テレメータ(無線転送)により送られてくる雨量や河川水位等のデータに基づき、流域平均時間雨量の計算を行い、これらのデータをもとに警報発令判断のための解析処理を行っています。

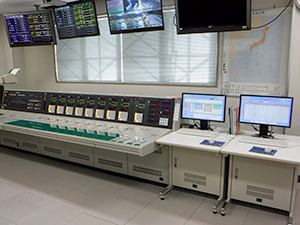

▲ダム管理制御装置
大量の貯留水によるダム堤体への影響を把握し、堤体の安全性を確保するために、堤体観測設備が備えられています。また、ダム管理に必要な情報である流域の気象・水象情報をリアルタイムで把握するため、流域内数ヶ所にテレメータによる雨量計・水位計等を設置しています。
▲和食水位観測所
▲日早雨量観測所
▲CCTV
▲地震計1
▲地震計2
▲地震計3
雨量観測 |
テレメータ(無線機出力1~3W・70MHz帯)転倒枡式雨量計 【8局】:ダム・北川・日早・海川・小見野々・槍戸・川成・名古ノ瀬 |
---|---|
水位観測 |
テレメータ(無線機出力1~3W・70MHz帯)水晶式水位計 【ダム上流6ヶ所】河川水位:白久・市宇・海川・名古ノ瀬/ダム貯水位:小見野々ダム、大美谷ダム 【ダム下流3ヶ所】河川水位:和食・加茂谷・古庄 |
堤体観測 | 観測項目:漏水量・揚圧力・地震計 |
気象観測 | 観測項目:風向・風速・気温・気圧・湿度・水温・蒸発量 |
那賀川の流水を適切かつ合理的に管理するため、気象・水象等の情報をもとに、ダムの管理を行っています。
- ●管理所鉄骨構造
- 地上3階 延べ床面積:481.5m²
- ●水防待機所
- 鉄骨構造 地上3階 延べ床面積:219.6m²
- ●予備電源室
- 鉄骨構造 延べ床面積:93.24m²
▲管理所
ダム貯水池の日常的巡視や洪水の放流に際し、警報車等で呼びかけを行っています。
- ●警報車
- 3台
▲警報車
▲船舶
▲流木止め(本川)
▲流木止め(支川)
