「第十堰の応急処置についての計画（原案）」への

第十堰の補修原案

【実施予定期間】
　・平成１７年１０月下旬～３月下旬
　　（作業時期については水位等の状況により変更する場合があります。）

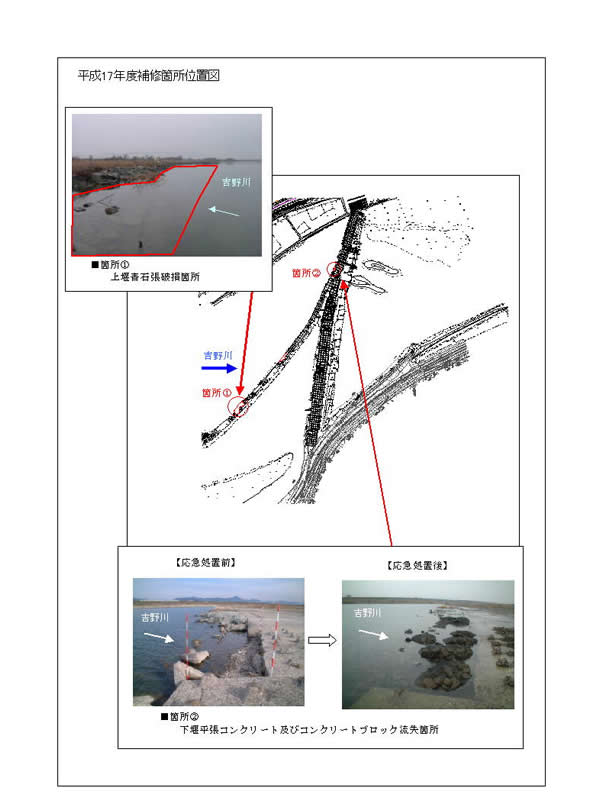

【補修箇所】
　①上堰青石張破損箇所
　②下堰平張コンクリート及びコンクリートブロック流失箇所
【補修の考え方】
　　原型復旧を基本として破損箇所の拡大を防ぐとともに、補修にあたっては再度の被災を防
　ぐ観点から、洪水に対して一定の強度を保つこととします。
【補修工法】

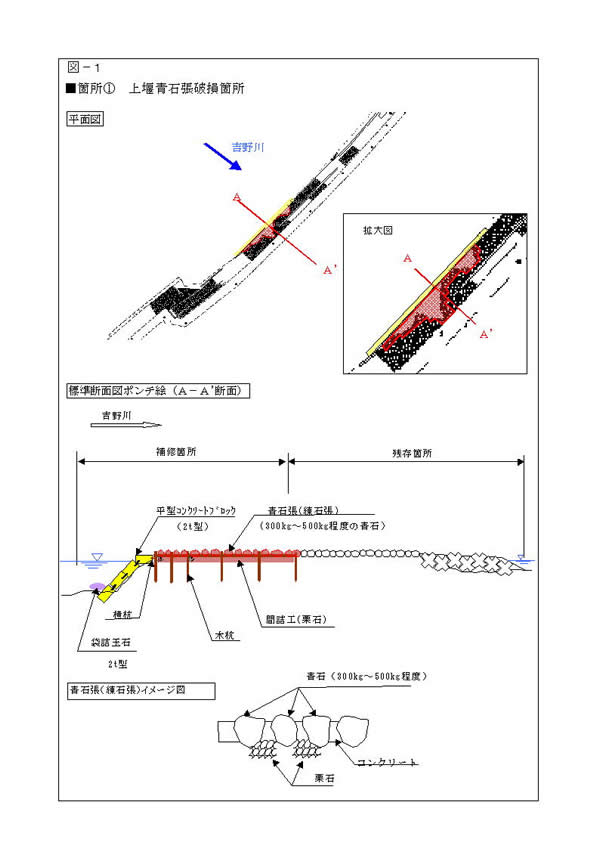

　■箇所①（詳細は図－１参照）
　・施工にあたっては、周辺の青石張と調和を保つよう配慮し、表面に極力コンクリートが
　　見えないように青石張（練石張）で補修します。
　・基礎には、木杭等を設置し、栗石により間詰を行い、その上を青石張(練石張)で補修しま
　　す。
　　※洪水に対して一定の強度を保つために、練石張により施工します。
　・青石張（練石張）で補修した上流側には、平型コンクリートブロック（２ｔ）を設置し、
　　連結します。また、平型コンクリートブロックの法先部に袋詰玉石（２ｔ）を設置しま
　　す。

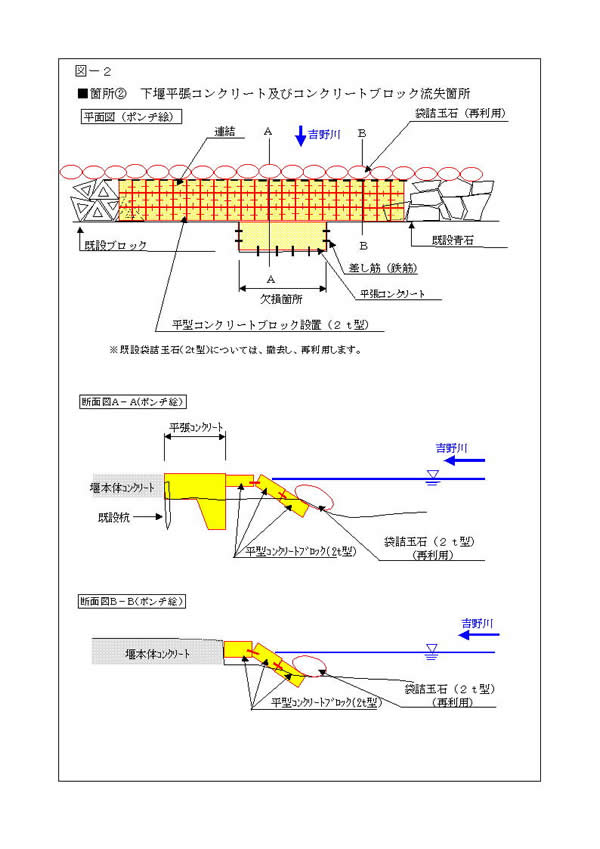

　■箇所②（詳細は図－２参照）
　　破損前と同様にコンクリートで補修します。
　　○Ａ－Ａ断面
　　・平張コンクリート流失箇所にはコンクリートを打設します。
　　・コンクリートブロック流失箇所に平型コンクリートブロック（２ｔ）を設置し、連結し
　　　ます。
　　・平型コンクリートブロックの法先部には袋詰玉石（２ｔ）を設置します。
　　○Ｂ－Ｂ断面
　　・コンクリートブロック流失箇所には平型コンクリートブロック（２ｔ）を設置し連結し
　　　ます。
　　・平型コンクリートブロックの法先部には袋詰玉石（２ｔ）を設置します。
　
【備考】
　　補修の実施にあたっては、現地の状況に応じて補修の範囲等に多少の変更が生じる可能
　性があります。
