対策前
対策後
■
路線名及び施工延長
一般国道192号【60k623付近(L=80.0m)】
■
工事施工箇所
自:三好市池田町白地
至:三好市池田町白地
■
工事内容(完成数量)
・タフフレキシブルフレーム(TFF)工 A=1,732m2
・ロープネット工 A=4m2
・ロープ掛工 L=101m
■
工期
着手年月日:平成21年 7月 7日
完成年月日:平成22年 3月20日
■
対策概要
当箇所は地すべりブロックの末端に位置し、斜面には表層すべりや泥質片岩で構成された岩盤露頭が見られ、防災点検においても岩石崩壊および表層崩壊の危険が指摘されていた。不安定土層をアンカーボルトで補強し、支圧羽根との複合機能により表層土塊のすべり崩壊を抑止するTFF工法と岩盤露頭を現位置にて抑え込むロープネット工、ロープ掛工による対策を行った。現地は用木材を植林しており、TFF工は環境対策および法面保護の観点からも有用な工法である。
■

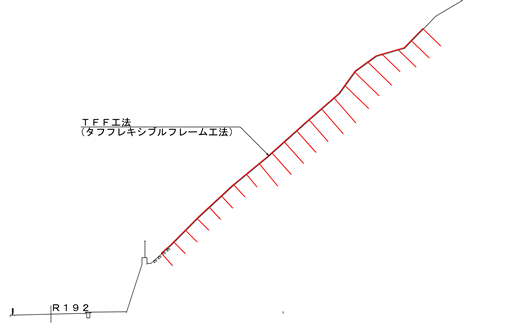

標準断面図
